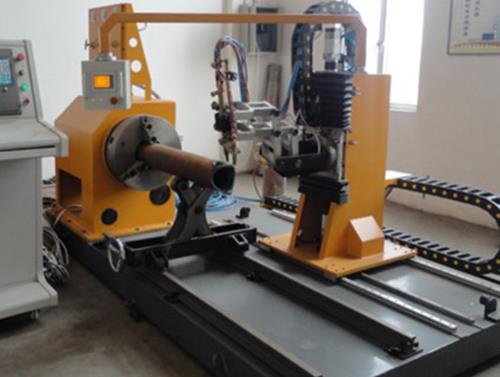

卡盤式數控切割機是由卡盤固定鋼管旋轉，這個目前在相貫線數控切割機制作企業選用常見的一種形式。由卡盤夾住鋼管旋轉，在鋼管的長度方向上配有幾個可移動的托架，托住旋轉的鋼管，帶有割炬的移動小車沿鋼管長度方向平行運動，割炬受控制器控制，切開相貫線。

       卡盤有三爪自定心卡盤和四爪、五爪自定心卡盤，一般管徑在600mm以下的都選用三爪卡盤，只有當管徑大于600mm或切開管子的管壁很厚時才會考慮使用四爪卡盤。數控相貫線數控切割機上常用的三爪卡盤因其夾緊力大，自鎖性能好，夾持安穩牢靠的特點，被廣泛應用于生產過程。已然用途如此廣泛，那么三爪卡盤的作業原理是什么，它又是怎么作業的？

        數控相貫線數控切割機的三爪卡盤是由爪盤體、小錐齒輪、大錐齒輪（另一端是平面螺紋）和三個卡爪組成。有螺紋與碟形傘齒輪背面的平面螺紋相嚙合，當用扳手經過四方孔轉動小傘齒輪時，碟形齒輪轉動，背面的平面螺紋一起帶動三個卡爪向中心接近或退出，用以夾緊不同直徑的工件。

       卡盤的三個卡爪上有與平面螺紋相同螺牙與之配合，三個卡爪在爪盤體中的導槽中呈120°均布。爪盤體的錐孔與車床主軸前端的外錐面配合，起對中效果，經過鍵來傳遞扭矩，再用螺母將卡盤體鎖緊在主軸上。

      卡盤式數控相貫線數控切割機結構簡略，體系核算時以卡盤旋轉一周作為參變量，有正確的度數計量，相對來說對管子的圓度要求也低一點，有時管子稍有曲折，經過托架方位的調整，也能切開。操作時，很重要的一條，便是要隨時留意托架方位的調整，以保持管子的水平，此方位調整不好，會發生較大的切開誤差。此外，接近卡盤區總會有一段盲區不能切開，影響管子的成材率。一般管徑不超越 600mm 的小 口徑管子，選用此類結構較多。
